La NCh433.Of1996 Mod.2012 establece exigencias sísmicas que en Buin adquieren una relevancia particular. La proximidad a la Falla de San Ramón y la respuesta de los suelos de la cuenca del río Maipo obligan a un diseño de muros de contención que supere el simple cálculo de empujes estáticos. Realizar un ensayo CPT en la terraza fluvial donde se asienta gran parte de la comuna permite definir con precisión la estratigrafía y detectar lentes de arena que podrían licuar. El coeficiente de aceleración horizontal efectiva se ajusta según la clase de sitio obtenida por la velocidad de onda de corte en los primeros 30 metros, parámetro que medimos con sísmica de superficie cuando el proyecto lo amerita.
Un muro bien calculado en la cuenca del Maipo no solo retiene suelo: disipa energía sísmica sin volcarse ni deslizar.
Procedimiento y alcance
Factores del terreno local
El régimen hídrico de Buin, con canales de regadío activos y fluctuaciones del nivel freático durante el deshielo primaveral, introduce un riesgo de subpresión que muchos diseños estándar omiten. Un muro que en enero se comporta de manera óptima puede fallar en noviembre si no se dimensionan los drenes de trasdós y lloradores con la capacidad suficiente. Hemos visto obras en el sector de Viluco donde la omisión de un filtro granular adecuado generó empujes hidrostáticos no contemplados, agrietando la pantalla. Por eso nuestro protocolo incluye un análisis de flujo permanente y la especificación de geotextil no tejido en la interfaz suelo-dren, garantizando que el sistema de contención trabaje en condiciones efectivas de suelo drenado durante toda su vida útil.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: [email protected]
Marco normativo
NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios, NCh1508.Of2014 - Geotecnia - Estudio de mecánica de suelos, NCh2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, AASHTO LRFD Bridge Design Specifications (Sección 11 - Muros de contención)
Otros servicios relacionados
Diseño Estructural y Geotécnico de Muros

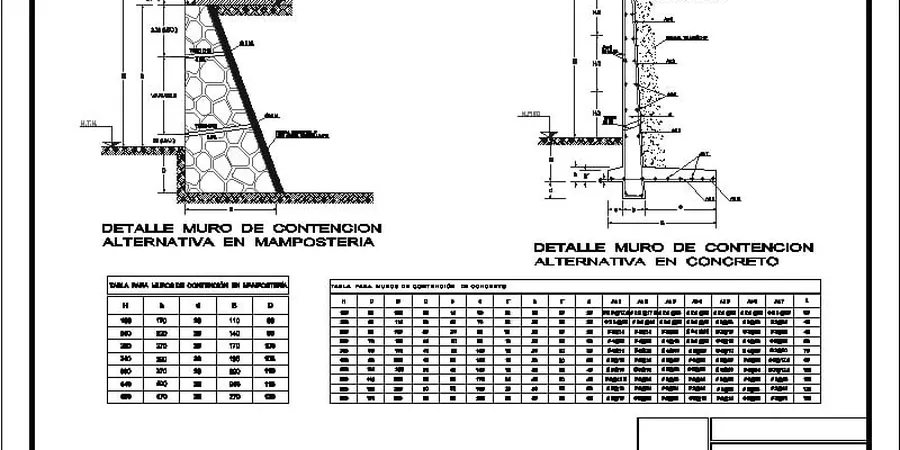

Cálculo de empujes activos, pasivos y sísmicos según Mononobe-Okabe. Dimensionamiento de muros en voladizo, contrafuerte y pantallas ancladas. Verificación de estabilidad global con métodos de equilibrio límite.
Estudios de Mecánica de Suelos para Contenciones
Ejecución de sondajes SPT y ensayos de laboratorio (corte directo, triaxial) para obtener parámetros de resistencia al corte drenada. Elaboración del perfil estratigráfico y recomendación de tensión admisible de fundación.
Parámetros típicos
Preguntas comunes
¿Qué tipo de muro de contención es más adecuado para un desnivel de 4 metros en suelo granular en Buin?
Para un desnivel de 4 metros sobre gravas arenosas típicas de la terraza del Maipo, un muro en voladizo de hormigón armado suele ser la solución más eficiente. La clave está en la campaña de exploración: si los ensayos SPT confirman un N60 superior a 30 en el sello de fundación, la zapata puede dimensionarse con tensiones admisibles cercanas a los 200 kPa. El diseño debe incluir un dren de trasdós continuo conectado a lloradores, calculado para evacuar el caudal de la temporada de riego sin generar presiones intersticiales detrás del alzado.
¿Cómo afecta el sismo de diseño de la NCh433 al cálculo de un muro en Buin?
La NCh433 clasifica la zona de Buin en una categoría sísmica alta. El coeficiente sísmico horizontal se determina en función de la zona sísmica y la clase de suelo del sitio. Para un suelo tipo C o D, común en la comuna, se aplica un coeficiente de aceleración que incrementa el empuje activo calculado por Mononobe-Okabe. El diseño debe verificar que los factores de seguridad al deslizamiento y volcamiento bajo carga sísmica cumplan con los mínimos exigidos por la norma, usualmente 1.25 a 1.5, y se debe revisar el desplazamiento permanente esperado con métodos como el de Newmark.
¿Qué profundidad de exploración geotécnica se necesita para diseñar un muro de contención?
La NCh1508 sugiere que la exploración alcance al menos una profundidad de 1.5 a 2 veces la altura del muro, medida desde el sello de fundación. Si el muro tiene 5 metros de altura, las calicatas o sondajes deben llegar a 7.5 o 10 metros bajo la base. En la práctica, en Buin extendemos la investigación hasta encontrar un estrato competente con N60 mayor a 40 golpes, o hasta superar cualquier lente de suelo fino compresible que pudiera generar asentamientos diferenciales bajo la zapata.
¿Cuál es el rango de precio para el diseño de un muro de contención en Buin?
¿Qué sistema de drenaje recomiendan para un muro de contención en la zona de Alto Jahuel?
En Alto Jahuel, con suelos que presentan matriz fina en algunos sectores, especificamos un sistema de drenaje compuesto por un geocompuesto drenante adosado al trasdós del muro, conectado a una tubería perforada de PVC en la base. Sobre el dren se coloca un filtro de grava envuelto en geotextil no tejido, que evita la colmatación por finos. Los lloradores se perforan cada 2 metros como mínimo, garantizando que el agua de riego o lluvia intensa no acumule presión hidrostática que pueda comprometer la estabilidad del muro.
